VIA DCM - DC-DC преобразователи с увеличенной удельной мощностью в металическом корпусе для систем N+1

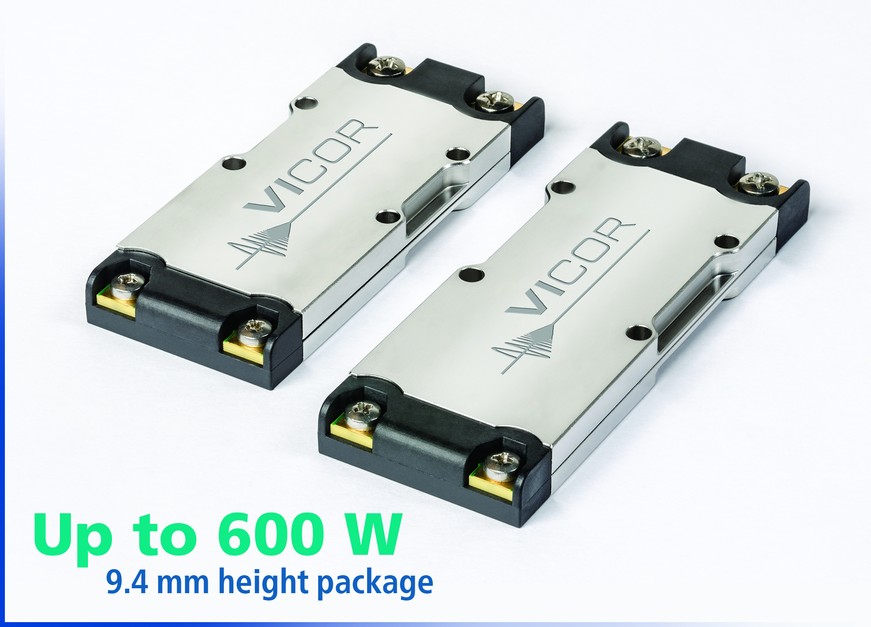

Vicor - компактные модули питания VIA DCM


Высоконадежные компоненты для создания источников питания с высокой плотностью мощности, улучшенными теплофизическими характеристиками и компактными размерами


Особенности

  • Высокий КПД до 93%
  • Напряжение изоляции: до 4,242 В
  • Защита от переходных процессов
  • Параллельное включение для повышения мощности (до 4.8 кВт)
  • Низкий профиль: 9.4 мм
  • Высокая плотность мощности:
    до 1,244 Вт/дюйм³ (76 Вт/см³) и 600 Вт на 1.67 дюйм² (10.7 см²) площади платы (DCM)
  • Выходная мощность: до 600 Вт

Области применения

  • Базовые станции сотовой связи
  • Телекоммуникационное оборудование
  • LED освещение
  • Тестовое и измерительное оборудование
  • Промышленная автоматика
  • Офисная техника и оборудование
  • Компьютерная техника

VIA DCM – стабилизированные импульсные DC/DC-преобразователи напряжения с гальваническим разделением входных и выходных электрических цепей. Модули VIA DCM имеют металлический корпус для лучшего теплоотвода, встроенный входной фильтр и предназначены для построения систем электропитания с максимальной выходной мощностью от 320 Вт до 4,8 кВт и коэффициентом полезного действия до 93%.
В настоящее время в состав семейства  входят 17 модулей с рабочим температурным диапазоном от -40 до +125 °C и 11 модулей с рабочим температурным диапазоном от -55 до +125 °C, а также 5 модулей в металлическом корпусе VIA.



Параметры

Документация



компактные источники в металлическом корпусе VIA DCM

Входное напряжение

16 – 50 В   18 – 36 В
36 – 75 В   160 – 420 В

Family Overview: VIA PFM, AC-DC Converter with PFC Обзор семейства DCM

Data Sheet: VIA PFM™ PFM4914xB6M48D0yzz Руководство пользователя

White Paper: VIA PFM from Vicor Enables Power Component Design Methodology from AC to the Point of Load Параллельное включение

White Paper: VIA PFM from Vicor Enables Power Component Design Methodology from AC to the Point of Load Управление DCM

White Paper: VIA PFM from Vicor Enables Power Component Design Methodology from AC to the Point of Load Регулировка с точностью 1%

Выходное напряжение

3.3; 5; 12; 13.8; 15; 24; 28; 48 В

Выходная мощность

3714 VIA: до 600 W
3414 VIA: до 320 W

КПД

до 93%

Размеры

3714 VIA:95.3 x 35.6 x 9.4 мм
3414 VIA:85.9 x 35.6 x 9.4 мм





Моделирование системы питания с DCM

Example Whiteboard DCM

Квалифицированную техническую поддержку
по источникам питания Vicor можно получить в компании "ЭФО"

ВАШ ТЕХНИЧЕСКИЙ ВОПРОС

Другие компактные решения большой мощности от Vicor
(VIA BCM, DCM, Vi Chips)
